Cuadros electricos PTA y PTE para planta Biomasa

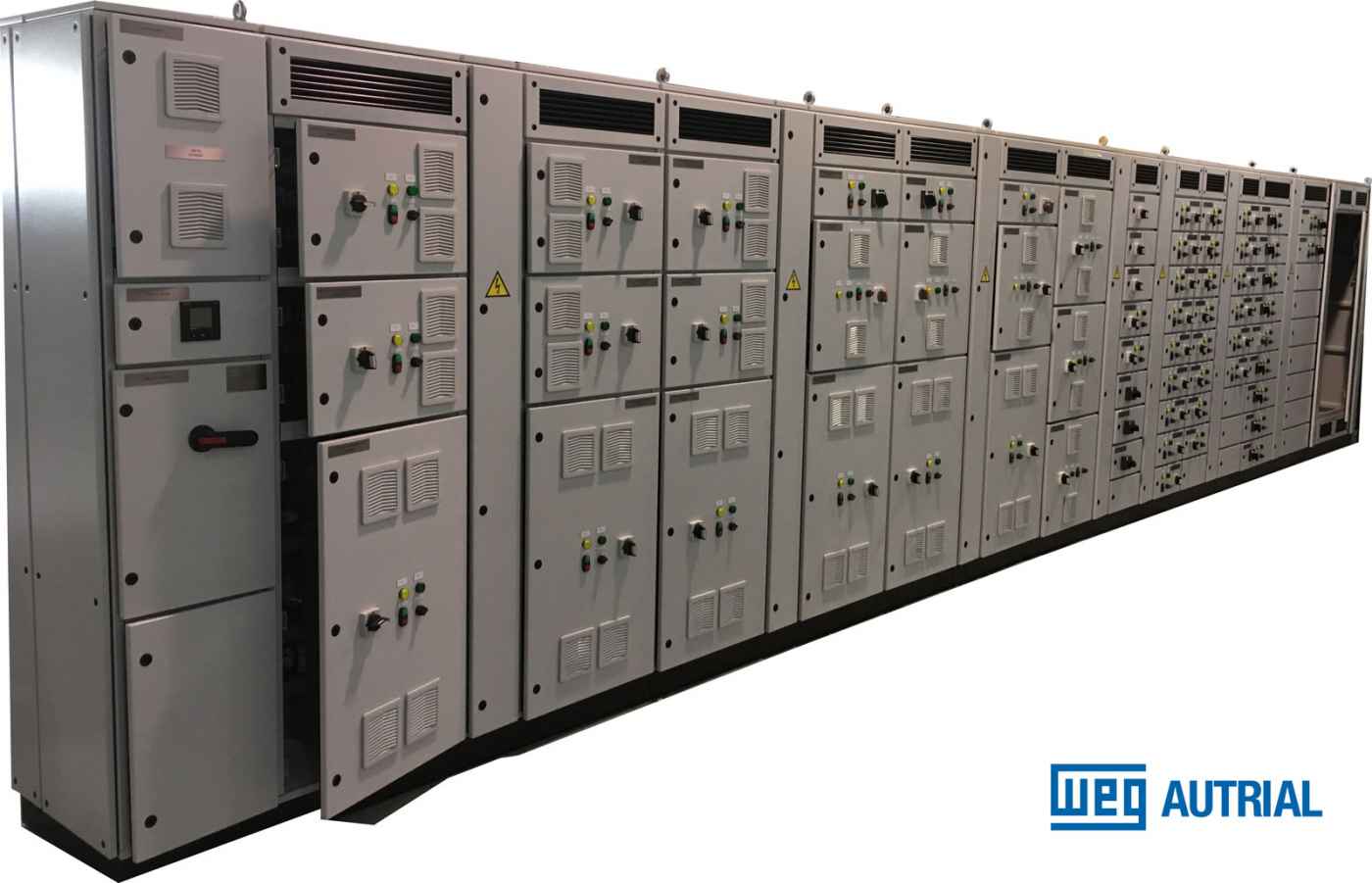

Foto Cuadros electricos PTA y PTE para planta Biomasa

Fabricación de cuadros eléctricos para tratamiento de aguas (PTA) y cuadros eléctricos para tratamiento de efluentes (PTE) para la nueva planta de Biomasa de Cubillos del Sil en León.

Participamos en un gran proyecto de energia renovable, una de las mayores plantas de biomasa forestal de la Península Ibérica que será capaz de dar a luz a 50.000 hogares.

La planta de biomasa se ha proyectado para ser altamente eficiente en cuanto a generación de energía y con un nivel reducido de emisiones de CO2 a la atmósfera, gracias a la incorporación de las últimas novedades tecnológicas

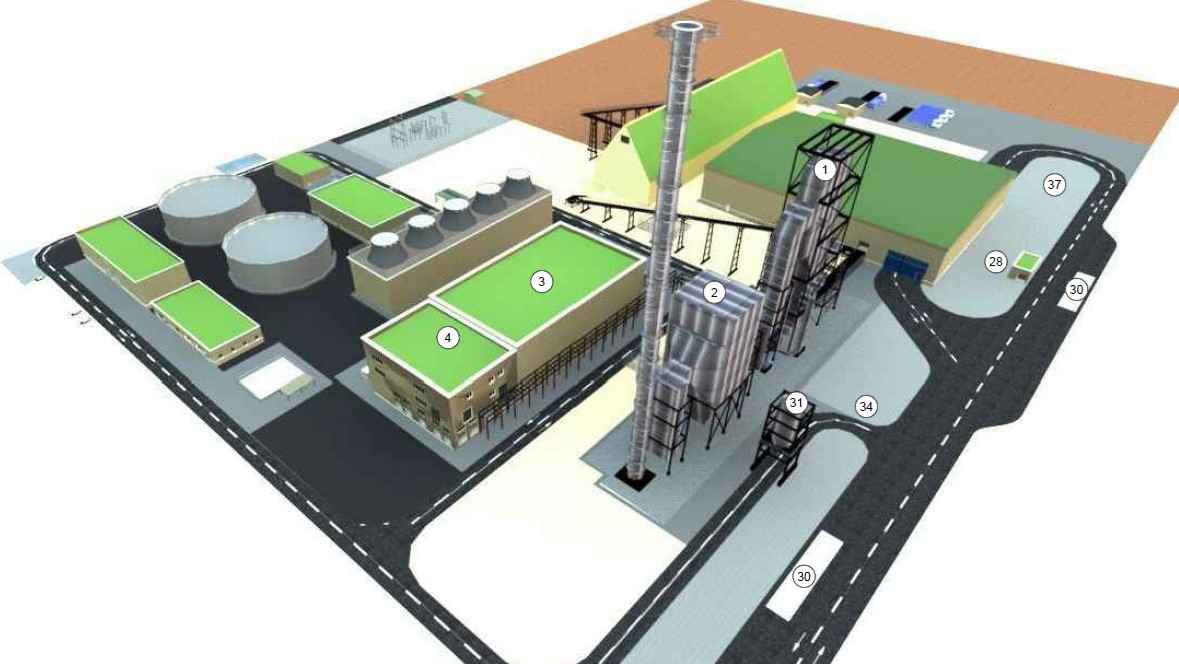

Plano proyecto planta biomasa Cubillos del Sil León





Cuadros electricos tratamientos de aguas en la planta de biomasa

Nuestros cuadros electricos personalizados, para la planta de tratamientos de agua de la central de biomasa, se han desarrollado conforme a todas las normativas y cumplimientos en vigor, tanto nacionales como internacionales.

Las Plantas de Tratamiento de Aguas de las centrales de biomasa acostumbran a estar compuestas por una combinación de diversas tecnologías. Su función es filtrar y tratar el agua antes de poder ser incorporada al proceso de producción de energía eléctrica.



Característas técnicas de los cuadros eléctricos fabricados y servicios de ingeniería

Cuadro electrico CCM-PTA

  • Cuadro metálico, con compartimentación forma 3b , cubículos fijos , aparamenta fija
  • Grado de protección IP42
  • Corriente de cortocircuito 50kA

Cuadro electrico CCM-PTE para planta de tratamiento de Efluentes

  • Cuadro metálico forma 2a
  • Pintura para ambiente C4 durabilidad media según ISO 12944-2
  • Grado de protección IP 65
  • Corriente de cortocircuito 50kA

PLC de control en ambos modulos

  • Sistema PLC, Pantalla HMI de 15” y comunicación por Ethernet
  • Ingeniería y programación del PLC de acuerdo con los criterios de funcionamiento de la PTA.
  • Ingenieria y programación de la pantalla HMI de 15”, incluyendo gráficos de control y visualización, pantalla de alarmas e incidencias...

Documentación y servicios de ingenieria de proyectos para plantas de tratamiento de aguas y efluentes.

  • Arquitectura de Control.
  • Certificado CE de los cuadros CCM y PLC.
  • Compatibilidad electromagnética.
  • Fichas técnicas de componentes eléctricos.
  • Manual de operación y mantenimiento.

Pruebas FAT

Una vez finalizada la fabricación de los cuadros CCM para la PTA y PTE, se les realizan las pruebas de aceptación en fábrica (FAT) para inspeccionar el sistema en fábrica de acuerdo con los protocolos de FAT predefinido

Pruebas SAT

Además esta obra incluye Pruebas de aceptación en terreno (SAT) para los armarios PLC

Una vez instalados en obra procederemos a la realizacion de las pruebas de funcionamiento del PLC durante la puesta en marcha de la planta de tratamiento de agua y efluentes, verificando que el equipo cumpla sus requisitos de funcionamiento y rendimiento

La biomasa como energía renovable

Aunque las formas más familiares de energía renovable son las que provienen del sol y del viento, existen otras fuentes de energía, como la biomasa. Estas suponen un ejemplo de alternativa real frente al cierre de explotaciones mineras y centrales térmicas

La planta de biomasa de Cubillos del Sil se alimentará de la masa forestal y agricola de la provincia de León, la actividad de acopio de combustible supondrá dar valor a residuos «que se iban a quedar en el campo o en el monte».

Supondrá un consumo de 280.000 toneladas anuales de biomasa que proyectan generar 50MW.
Además de aprovechar sus bosques, ayudará a la prevención de incendios
